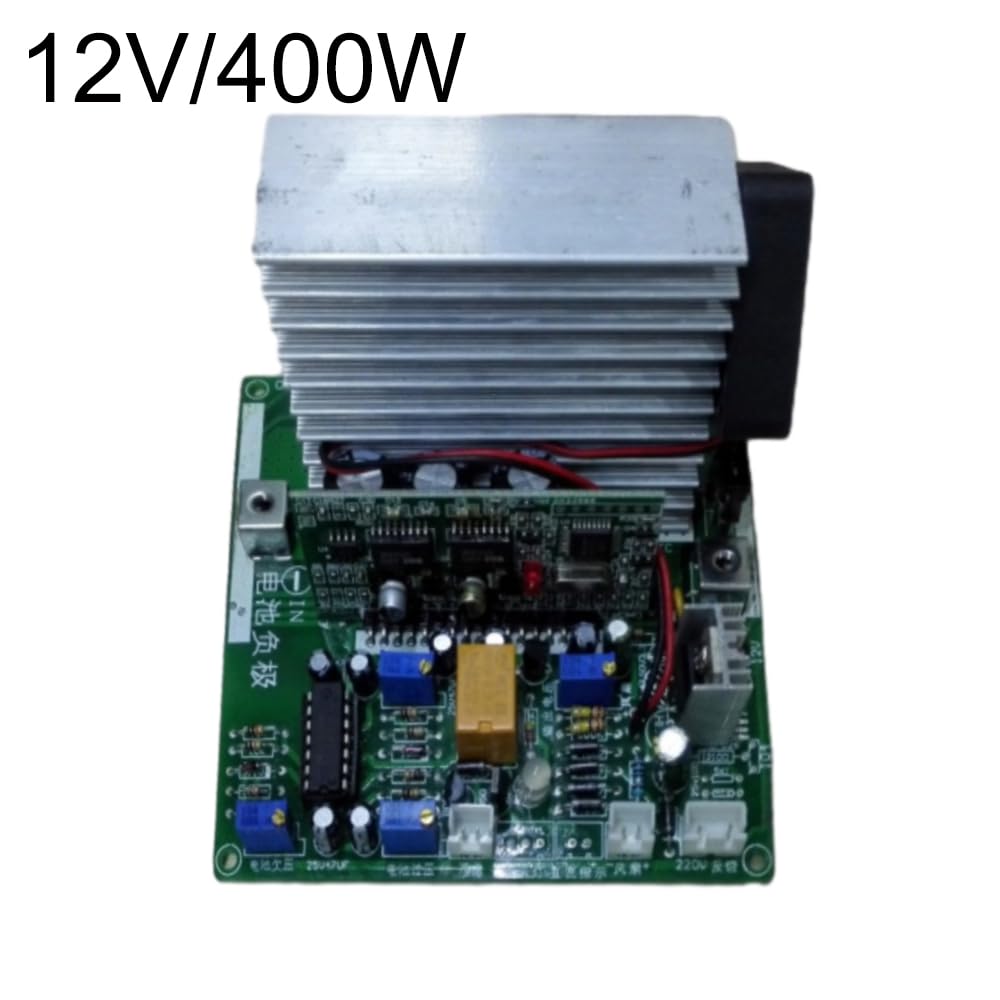

Placa inversora de onda sinusoidal pura, placa de accionamiento de onda sinusoidal funciona con transformador 12V/24V/36V/48V 400W/800W/1200W/1500W (12V)

- 1. Onda sinusoidal pura, el circuito es eficiente y estable, la corriente sin carga es pequeña, y la protección de subtensión/sobrecarga/sobrecalentamiento de la batería es simple. Esta placa base es inversor de frecuencia de potencia salida de placa base es de bajo voltaje, necesita que el comprador coopere con el transformador de impulso a 220 para usar. El paquete incluye: 1 tablero inversor
- 2. El transformador seleccionado debe tener una pequeña corriente sin carga, y la fuga no debe ser demasiado grande. La corriente sin carga del transformador de anillo debe estar por debajo de 0,1 A, por debajo de 0,3 A de la forma EI y por debajo de 0,5 A de la forma de la boca.

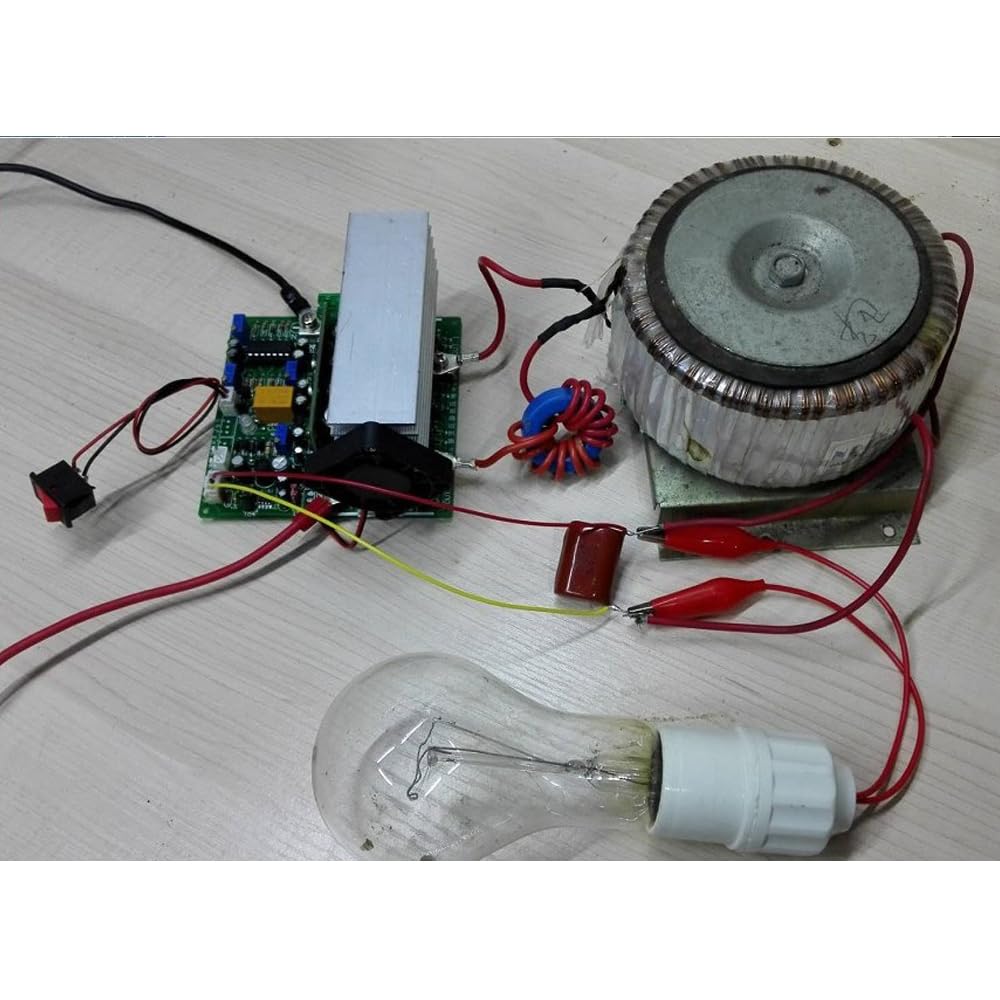

- 3. La corriente sin carga es grande o la inductancia de fuga es demasiado grande quemará el tubo, como la máquina de soldadura y el transformador de lámpara no se pueden utilizar (la corriente sin carga de la máquina de soldadura y la inductancia de fugas son grandes, la corriente sin carga del transformador de lámpara es grande). Los transformadores de anillo deben conectarse en serie con inductores de anillo magnético de aluminio de ferrosilicio, es mejor agregar EI, no se puede añadir la forma de la boca.
- 4. Potencia recomendada del transformador: Fuente de alimentación de 12 V con transformador de 6 V a 220 V. Fuente de alimentación de 24 V con transformador de 12 V a 220 V. Transformador de 24 V a 220 V para fuente de alimentación de 48 V. Fuente de alimentación de 60 V con transformador de 30 V a 220 V.
- 5. Descripción de la función de la placa base del inversor de onda sinusoidal de frecuencia de alimentación: toma 12 V como ejemplo: Protección de bajo voltaje de la batería: cuando el voltaje de la batería es inferior a 10,5 V por sección, el inversor apagará el inversor (sin salida de voltaje de CA en este momento), y el inversor está en modo de espera. Protección contra sobretensión de la batería: cuando el voltaje de la batería es superior a 14,7 V por unidad, el inversor apagará el inversor y entrará en modo de espera.
- Arranque automático normal de la batería: cuando la batería está protegida por bajo voltaje, cuando la energía solar o eólica carga la batería a 12 V cada una, el inversor comienza automáticamente a emitir voltaje de CA para suministrar energía a la carga. Protección contra sobretensión de la batería. Cuando la protección contra sobretensión se restaura a 14.7 V por sección, el inversor se inicia automáticamente.
- Ventilador de control de temperatura y protección contra sobrecalentamiento: el ventilador no gira cuando el inversor funciona normalmente, cuando la temperatura es demasiado alta, el ventilador funciona automáticamente, cuando la temperatura baja, el ventilador deja de funcionar automáticamente. Cuando el ventilador está dañado y la temperatura es demasiado alta, el inversor se apaga y entra en modo de espera. Cuando la temperatura baja, el inversor se inicia automáticamente y emite energía de CA.
- Protección contra impactos y cortocircuitos: el inversor a veces el hardware real onda por onda limita la protección de corriente, y protección contra cortocircuitos de retardo de software (400 mS) más transformador de aislamiento de frecuencia de potencia. Mejora la resistencia al impacto de la fiabilidad del producto.

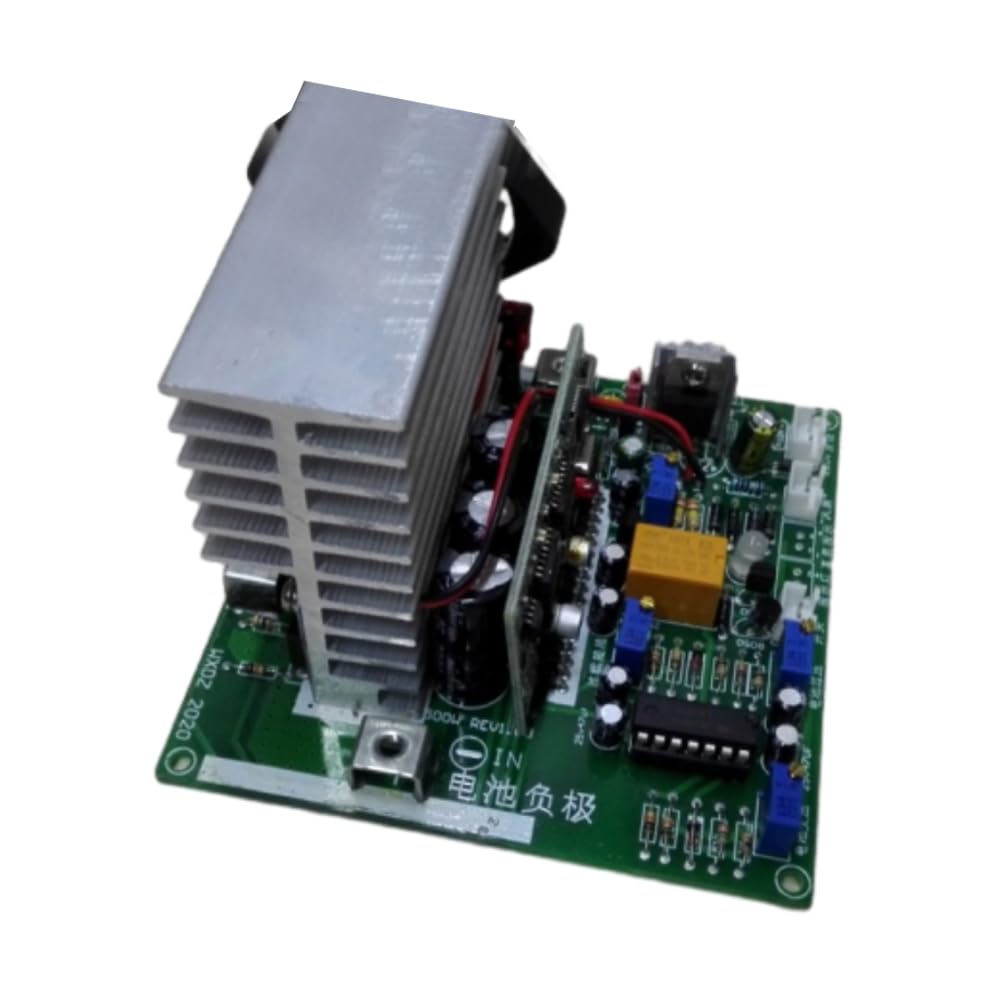

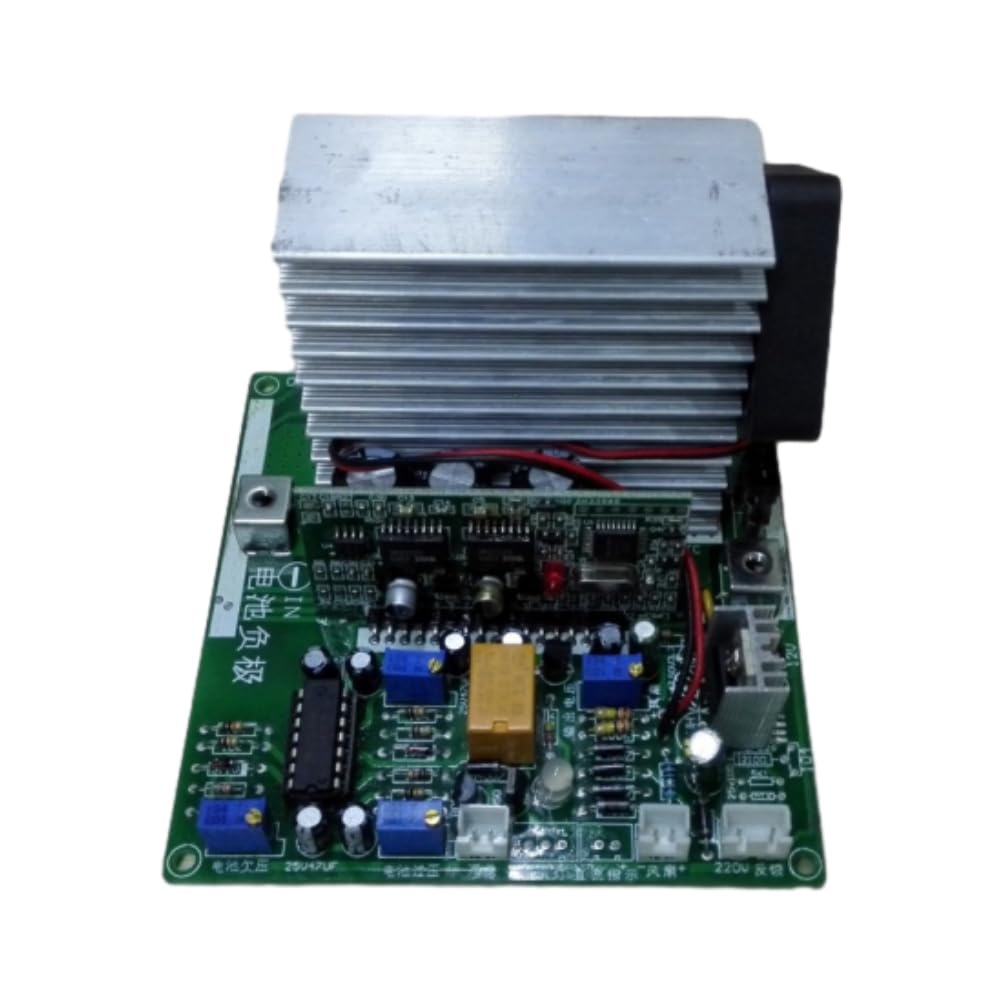

- La placa principal adopta un tubo MOS de alta potencia y baja resistencia interna con gran pérdida de energía y bajo condensador electrolítico con alta frecuencia y baja pérdida para garantizar que el suministro de energía sea continuo y estable para garantizar que el tubo MOS no dañe fácilmente el circuito integrado original importado para garantizar que el circuito de protección sea preciso y estable, placa de circuito de alta calidad de doble capa con baja salida de calor. La placa principal se ha medido la fuente de alimentación de 48 V. 800 W.
- Si la máquina está instalada con una gran corriente sin carga, es necesario conectar el inductor en serie en el extremo de bajo voltaje del transformador (el transformador de anillo debe ser inductor en serie).
